ESPECIFICACIONES
Dimensiones de la oruga - Ancho total de 274,3cm (108") de las bandas de rodadura34.75 pie
Dimensiones de la oruga - Ancho total de 213,4 cm (84") de las bandas de rodadura estándar32.75 pie
Ancho total de trabajo superior, incluidas las pasarelas estándares44.25 pie
Radio del suelo horizontal52.49 pie
INFORMACIÓN GENERAL

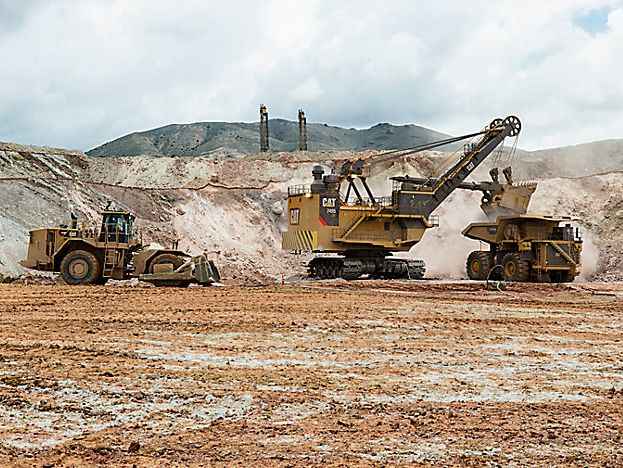

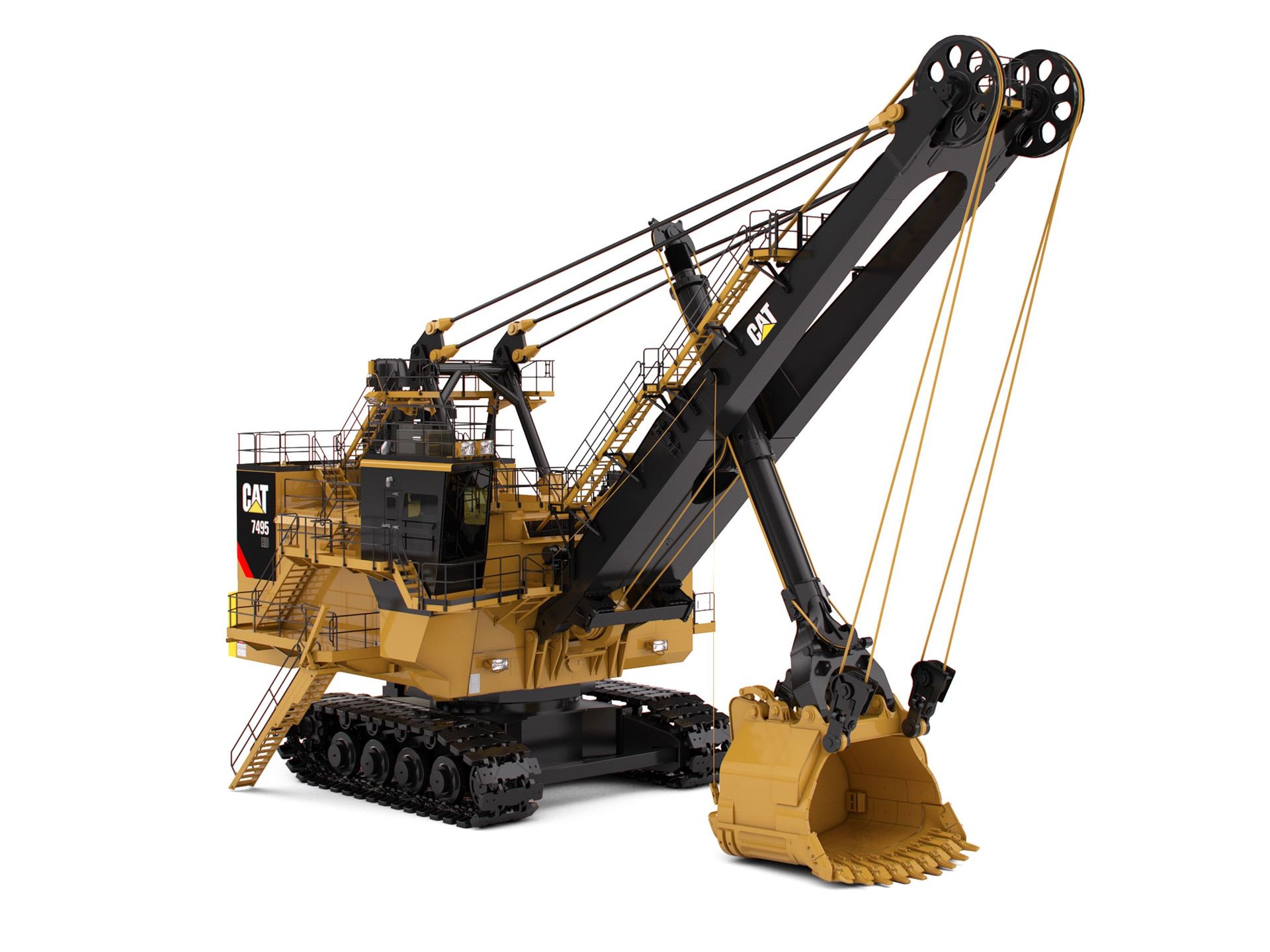

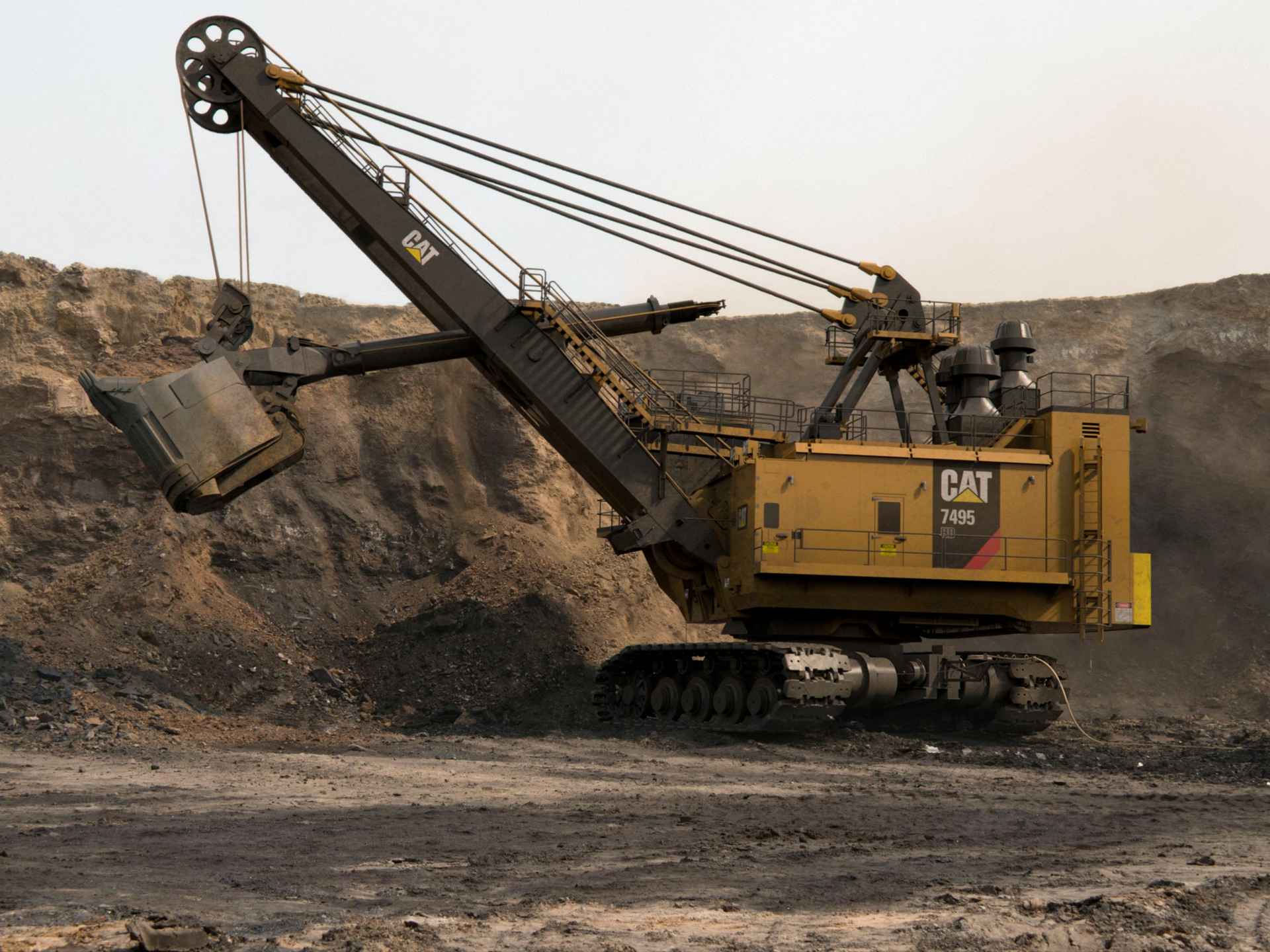

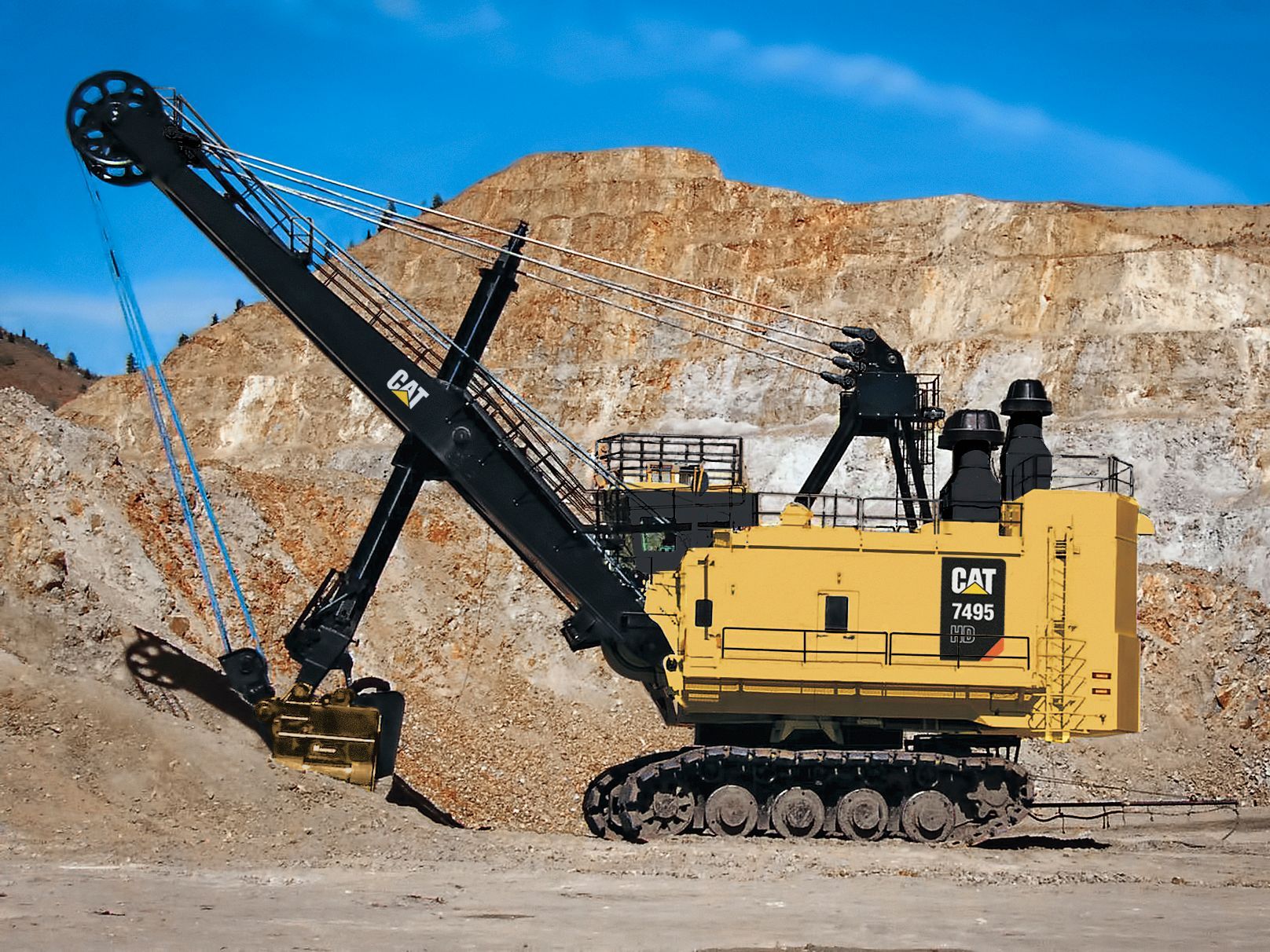

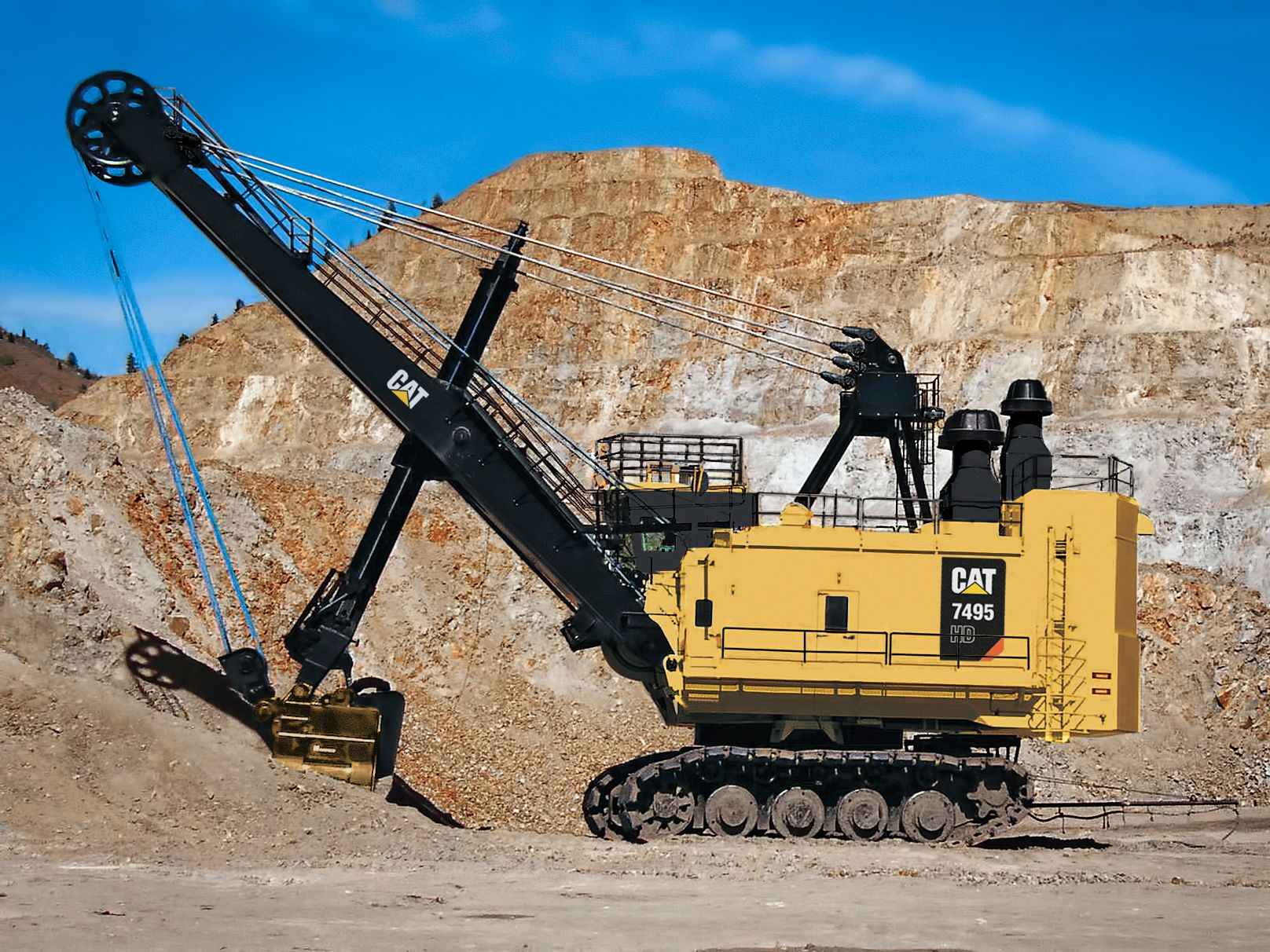

Las palas de cable eléctricas Cat® combinan una gran capacidad de carga útil con requisitos de bajo mantenimiento y alta fiabilidad para ofrecer la solución de carga con el menor costo por tonelada en minas con larga vida útil. La Cat 7495 HD es una versión más pequeña y resistente de la 7495. Al igual que la 7495, cuenta con un sistema eléctrico de CA de IGBT para ofrecer un mayor tiempo de trabajo, costos de operación más bajos y tiempos de ciclo más rápidos. La 7495 HD es más limpia y eficiente que las máquinas diésel. Además, su tecnología de frenado regenerativo suministra energía eléctrica de regreso a la red.
INFORMACIÓN GENERAL
Las palas de cable eléctricas Cat® combinan una gran capacidad de carga útil con requisitos de bajo mantenimiento y alta fiabilidad para ofrecer la solución de carga con el menor costo por tonelada en minas con larga vida útil. La Cat 7495 HD es una versión más pequeña y resistente de la 7495. Al igual que la 7495, cuenta con un sistema eléctrico de CA de IGBT para ofrecer un mayor tiempo de trabajo, costos de operación más bajos y tiempos de ciclo más rápidos. La 7495 HD es más limpia y eficiente que las máquinas diésel. Además, su tecnología de frenado regenerativo suministra energía eléctrica de regreso a la red.
- Estructuras principalesDimensiones de la oruga - Ancho total de 274,3cm (108") de las bandas de rodadura34.75 pieDimensiones de la oruga - Ancho total de 213,4 cm (84") de las bandas de rodadura estándar32.75 piesDimensiones de la oruga - Ancho total de 213,4 cm (84") de las bandas de rodadura estándar32.75 piePresión sobre el suelo del cojinete - Bandas de rodadura de 274,3cm (108")46 lb/pulg²Ancho total de trabajo superior, incluidas las pasarelas estándares44.25 pieAncho total de trabajo superior, incluidas las pasarelas estándares44.25 piesPresión sobre el suelo del cojinete - Área real total del cojinete (1)343 pie²Presión sobre el suelo del cojineteLa presión sobre el suelo del cojinete depende de muchos factores.Dimensiones de la oruga - Ancho total de 274,3cm (108") de las bandas de rodadura34.75 piesDispositivo de levantamientoUna caja de engranajes planetarios con piñones de salida doble proporciona la transferencia del par del dispositivo de levantamiento desde el motor eléctrico hasta el engranaje del tambor del dispositivo de levantamiento.Presión sobre el suelo del cojinete - Bandas de rodadura de 213,4 cm (84") - Estándar58 lb/pulg²GiroHay dos cajas de engranajes planetarios, cada una impulsada por un motor de montaje vertical, a los lados del bastidor rotatorio. Los ejes del piñón de salida doble de cada caja de engranajes se conectan con la cremallera de rotación.Presión sobre el suelo del cojinete - Área real total del cojinete (2)442 pie²Propulsión planetariaImpulsión independiente de motor doble.

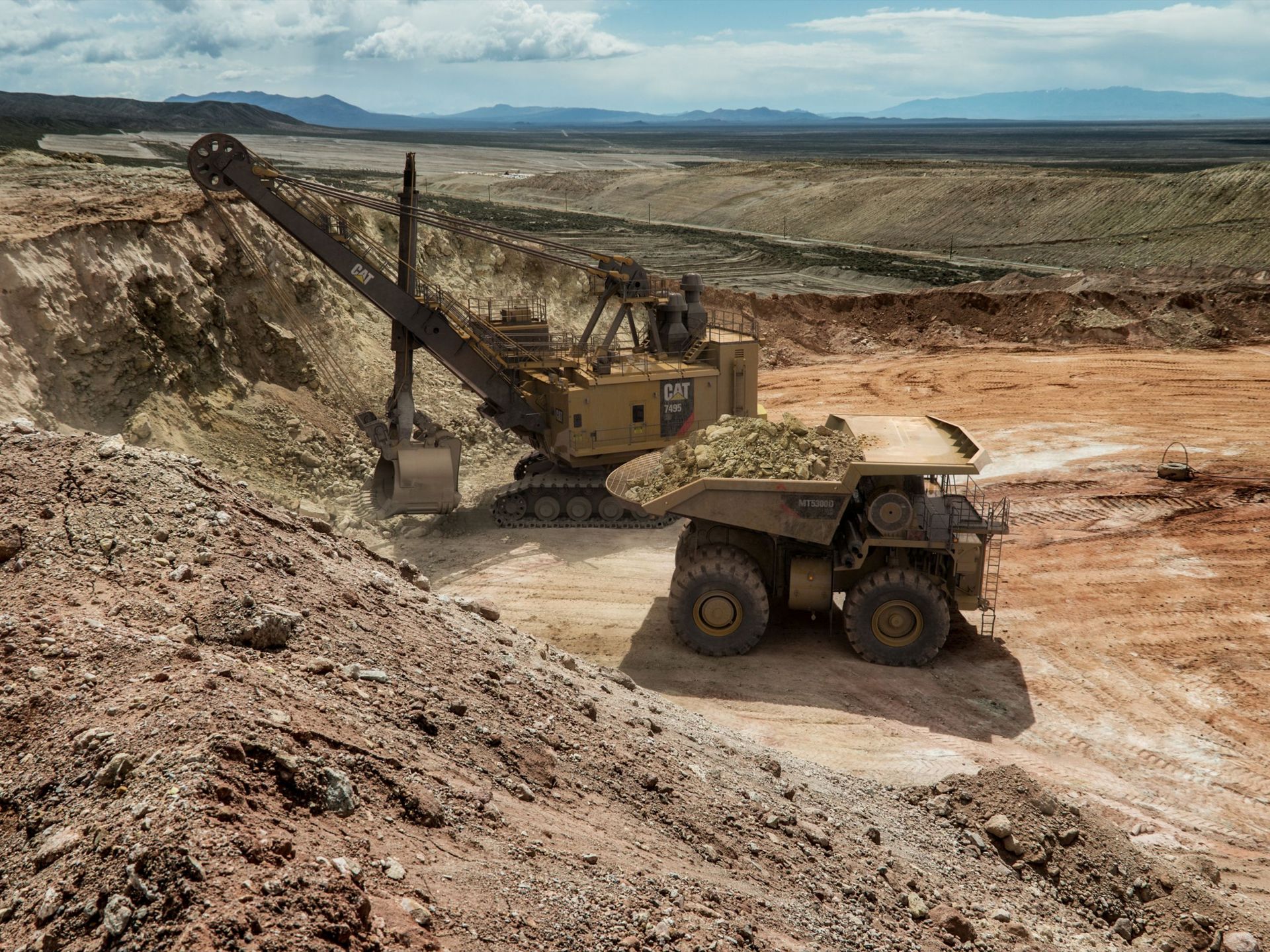

- Gamas de trabajo óptimas*Radio del suelo horizontal52.49 pieAltura de descarga con espacio libre para abrir la puerta del balde30.84 piesAltura de descarga con espacio libre para abrir la puerta del balde30.84 pieAltura máxima de corte48.75 piesAltura máxima de corte48.75 pieRadio de giro de la cola del bastidor giratorio30.51 piesRadio de giro de la cola del bastidor giratorio30.51 pieRadio de corte máximo74.75 piesRadio de corte máximo74.75 pieNota (1)Gamas de trabajo óptimo basadas en la carga de un Camión 793F Cat®.Radio del suelo horizontal52.49 piesNota (2)*Todas las especificaciones se basan en un balde de 32m3 (42yd3) y bandas de rodadura estándar de 213,4cm (84").
- DimensionesCarga útil del balde90 tNotaSegún la aplicación y la densidad del material.Capacidad del balde27,5 a 60,4m3 (36 a 79yd3)
- PesosPeso de trabajo con balde y varillajes estándares2856700 lbNota (1)Estos pesos varían ligeramente según la selección de balde y equipos optativos.Lastre proporcionado por el cliente574000 lbNota (2)Todas las especificaciones se basan en un balde de 32m3 (42yd3) y bandas de rodadura estándar de 213,4cm (84").
- Sistema eléctricoRequisitos de potencia - Potencia pico4466 hpRequisitos de potencia - Demanda promedio de potencia832 a 1.165kW (1.116 a 1.562hp)Requisitos de potencia: 60 Hz7.200VMandoSistema de mando Acutrol IGBT.Requisitos de potencia: 50 Hz6.000 V, 6.600 V, 7.200 V, 11.000 VNotaOtras opciones de voltaje disponibles para adaptarse a los requisitos del cliente.Requisitos de potencia - Voltaje3 fases, 50/60 Hz, 7.200 V
- Extremo delanteroDatos del cable - Suspensión de la pluma - Diámetro3.25 pulgDatos del cable - Ataque - No.1Datos del cable - Desplazamiento del balde - Diámetro0.625 pulgComponentesManija del balde tubular de una pieza, regular y forjada, y amplias poleas de punto de pluma equipadas con cables del dispositivo de levantamiento y candados para el balde a fin de estabilizar la manija del balde.Datos del cable - Empuje - Diámetro2.5 pulgDatos del cable - Suspensión de la pluma - No.4Datos del cable - Retracción - Diámetro2.5 pulgDatos del cable - Retracción - No.1Datos del cable - Levantamiento - Diámetro2.75 pulgEmpujeCable de empuje: la maquinaria de empuje está ubicada en la parte delantera central del bastidor giratorio y se compone del motor, el freno, el tambor y los engranajes. Se utilizan cables de ataque y retracción recubiertos de plástico para mover longitudinalmente la manija del balde.Datos del cable - Levantamiento - No.2Datos del cable - Desplazamiento del balde - No.1Datos del cable - NotaCables de alto impacto disponibles como opción.
- Sistema de lubricaciónTipoSistema automático de una línea para lubricante y grasa de engranajes abiertos.Componentes (2)Llenado rápido externo desde el nivel inferior.Componentes (1)Seis bombas (cuatro de lubricante y dos de grasa de engranajes abiertos) ubicadas en un espacio de lubricación aislado, calefaccionado y de doble pared.
